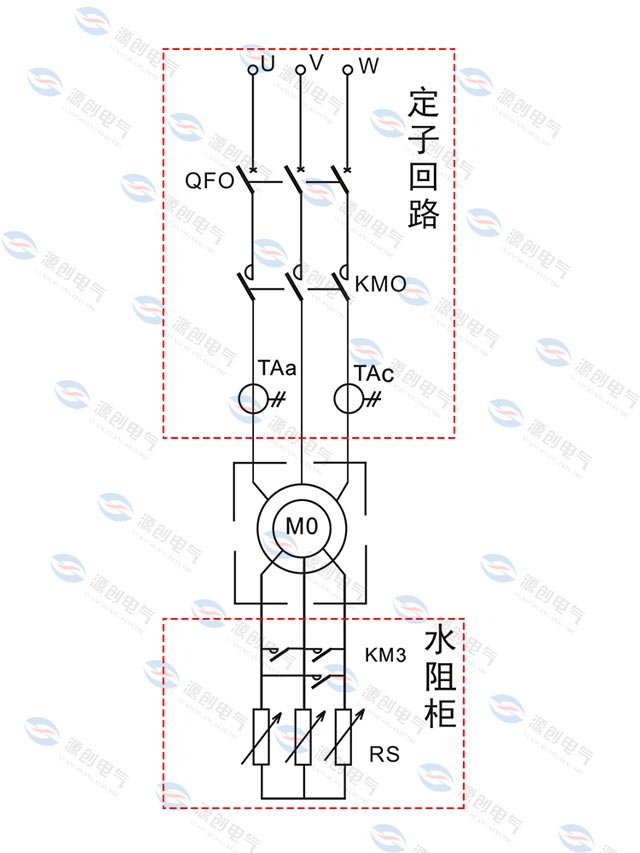

高压水阻柜，也称为高压鼠笼式液体电阻启动柜子，它是在高压鼠笼式（同步）电机的定子回路中串入起分压和限流作用的特种水电阻，在完成起动的过程中，水电阻阻值在设定的时间内自动实现由大到小的无级变化，从而使加在电动机定子上的端电压逐步升高，当电动机的转速接近额定转速时，水电阻自动切除，投入全压运行，从而实现电动机的低电流平稳软起动。

也就是说水电阻就是它的核心部件，其它一切诸如PLC、温控仪、接触器断路器等元件都是为水电阻服务的，它们共同组成了一套可控阻值的高压软启动设备。

一、水电阻的基本原理

靠溶解在水中的电解质（Na2CO3）离子导电，电解质充满于两个平面极板之间，构成一个电容状的导电体，自身无感性元件，故与频敏、电抗器等起动设备相比，有提高电动机的功率因数，节能降耗的功能。

水电阻串入电动机定子回路以后，不仅能改变电动机的转差率S，达到调速的目的，还能增加电动机起动时的转矩，减小起动电流。具有平滑无级调速，并可使转速达到额定转速。

YLQ系列水阻柜就是以改变串入电机定子回路的水电阻来调节电机转速的，电阻越大，电机转速越低；电阻为零，电机达到全速。

技术特点

·恒流软起动：起动电流为额定电流的2-3.5倍，降低电动机的温升，有效延长电机的使用寿命。

·起动平滑无冲击，起动压降在9%以内，对电网影响小。

·不受电网电压波动和负载变化的影响，可一次起动成功，并可连续起动5-7次。

·配有完善的报警提示功能和电机保护功能。

·结构简单，操作自动化，维护方便。

·采用PLC控制或者继电器控制。可检测起动电流，实现闭环控制。

高压水阻调速与低压变频调速比较

1、大容量变频器产生的高次谐波对电网产生比较大的污染，使电力变压器发热，干扰弱电仪表的运行，并且功率因数低，在50％的额定转速时功率因数只有0.3～0.5。而液体电阻调速不仅不产生任何谐波，而且在任何低速下都能维持电机功率因数达0.8～0.9，可明显地改善电网质量，提高功率因数，同时变频调速技术复杂，维修困难，而液体电阻迅速简单实用，维护方便。
2、从能量转换角度上看，液体电阻调速器是将全部的转差率转换成热能的形式，即它是以增加转差功率的消耗来换取转速的降低，转速约低，调速效率约低，全速时高于变频，变频则无上述缺点。
3、变频可以实现从零到全速的调速过程，而水阻调速比为1：2。
4、目前低压变频器成熟产品大功率只有315KW，而水阻调速可以达到3200KW，高压变频器则价格昂贵。
5、电机容量大于250KW后一般都采用高压。因为在运行中，低压损耗大、不经济、不合理。

水阻柜的优缺点

优点：水电阻以串极调速而运行，不会产生谐波或者其它电磁污染,可靠性好,维护成本极低。

缺点:水电阻对环境低温(0度以下时,要有自动加热装置)既受环境温度和弱碱的配比影响,效率不如变频.目前对高压绕线式电机来说,水电阻调速性价比是好的,这是没说的。
目前存在的问题:目前没有进一步的量化控制手段。水电阻的可靠性很高，而且成本只有高压变频器或者固态软启动柜的1/4~1/3，就成本来说，用户肯定初步选择水电阻。
但是论科技含量当然不如高压变频器和固态软启动柜。
