水阻柜做为一种价格亲民的软启动类产品，其市场占有率极高，其中的液体电阻需要调配。

首先我们要确定启动时候的电阻阻值。

⑴ 起动电阻的确定

串入电机转子回路的相间电阻值R0，应按下式确定：

2U2e I1e

R0= ━━━━━━

√3 I2e K I1

U2e：转子开路电路 I2e：转子额定电流

I1e：定子额定电流 I1 ：定子运行电流 K：常数（1.1~1.3之间）

⑵ 液阻的配制

1、将动极移到起始位置（转动皮带轮移动极板），加入清水至水箱规定水位的3/4处；

2、将电解粉与清水按3%的配比注入三个水箱，然后移动动极板次数，使溶液浓度均匀后将动极板复位；

3、测量任两极之间的电阻R，若R值在R0范围内，配制即完成，若R偏大，则适当增加电解粉，使液体浓度增加，若R偏小则加入适量清水。

⑶ 液阻的测量

将液阻的动极板移到起始位置后，在任两极板间通入10A左右、50HZ的电流I，测量两极间的压降U，阻值按下式计算：

U（V）

R（Ω）= ━━━━

I（A）

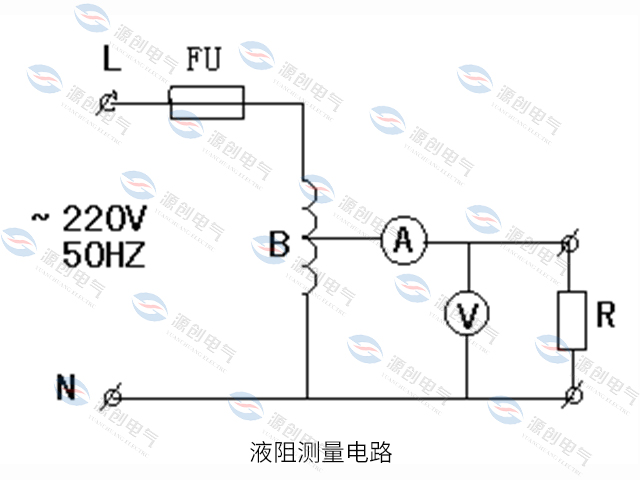

测量电路如下：
