智能低压无功补偿装置的结构及特点

发布时间:2017-08-21

浏览量:0

发布者:未知

襄阳 源创电气有限公司王工告诉我们:智能低压 无功补偿装置主要由 无功补偿控制器、智能投切开关、低压电容器等元器件组成。采用一系列国内领先的 技术和最新的电子元器件及 新型的机电一体化的智能复合开关,集电网监测与无功补偿于一体,不但可以补偿电网中的无功损耗,提高 功率因数,降低线损,从而提高电网的负载能力和供电质量;同时还能够实时监测电网的三相电压、电流、 功率因数等运行数据,可完成对整个低压配电线路的监测、分析处理、报表输出等综合管理,为低压配电线路的科学管理提供第一手的可靠数据。其原理图见图1。

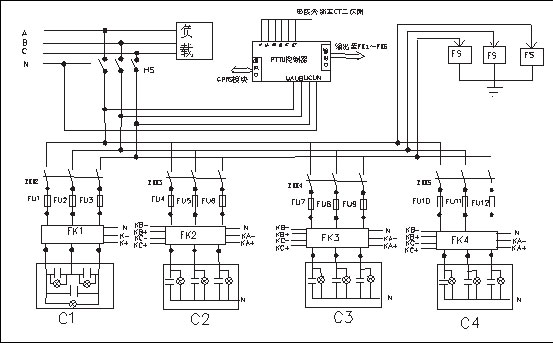

智能低压无功补偿装置原理图
图1 智能 低压无功补偿装置原理图
利用双向反并联的 晶闸管与磁保持开关组成的智能复合开关投切电力电容器。当断路器HS闭合后,控制器开始工作,对无功电流(功率因数)进行计算监测,当无功电流Iq值增大到设定值时,控制器对指定的复合开关输出过零触发脉冲使之导通将电容器投入运行,直到功率因数逼近设定值,当无功电流Iq值下降到低于设定值时,控制器停发触发脉冲信号而将电容器退出,以免电压过高。其工作流程见图2。

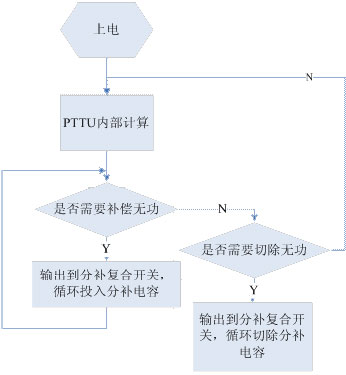

智能低压无功补偿装置工作流程图
图2 智能低压无功补偿装置工作流程图
特点:
控制器内部具备优化的无功补偿策略程序,控制物理量如 无功功率(功率因数)、投切时间、电压电流门限等参数可设置,按照用户需求和特性 动态无功补偿,并将共补和分相分组补偿有效结合。
采用智能低压电子复合开关作为开关元件,彻底解决了电容器投入时的浪涌电流问题,无触头烧损之虑,无需散热,更不会产生 谐波注入,安全可靠性高。
具有完善的过压、欠压、缺相、谐波、振荡等保护措施。
具备GPRS通信功能,可将补偿结果反馈给配电管理系统,计算无功功率经济效益,并可接受系统控制。控制器同时具有配电监测的功能,可通过GPRS通信模块将配电信息上传到主站端。
