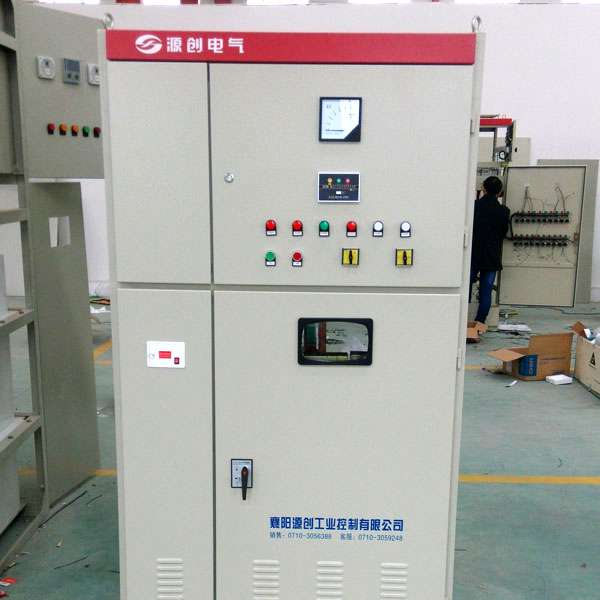

高档的高压电容补偿柜

发布时间：2017-06-22

浏览量：0

发布者：未知

分享到

SVG概述

SVG可跟随负荷无功的变化，实现无功功率的动态补偿，使线路损耗降到最低，充分提高了发、输、供电设备的利用率。

SVG采用了以IGBT作为功率半导体器件的有源滤波技术，响应速度快、可靠性高、动态跟踪滤除各次谐波，SVG具备滤波性能不受系统参数变化的影响、无谐波放大危险等突出有点，是动态无功补偿和谐波治理的首选节能解决方案。

SVG主要功能

1.动态补偿无功功率，降低线损，节能降耗

2.动态滤除谐波，改善电能质量，节能降耗

3.控制输电系统稳定，提高线路传输容量

4.维持负荷端电压，加强系统电压稳定性

5.抑制电压波动与闪变

6.补偿三相不平衡

SVG技术特点

采用H桥级联多电平电路架构，直接接入6KV、10KV、27.5KV和35KV电网。采用了N+1或N+2冗余结构，当一个H桥链节损坏后，通过旁路电路切除故障模块并启用第N+1备用功率模块，装置仍可继续满负荷运行，因此装置运行可靠性极高。

1.直流母线电压自平衡技术

2.性能强大的FPGA控制器进行集中控制

3.实现有源滤波功能，滤除高次谐波

4.提供友好的全中文WINDOWS监控和操作界面

APF概述

基于IGBT功率变换器的用于动态滤除谐波、动态补偿无功的电力电子装置。APF实时检测电网中的各次谐波和无功功率，并进行动态跟踪补偿，因此能够对幅值和频率都变化的谐波和变化的无功进行补偿。

APF特点

·采用高清晰，5.7英寸中文彩色触摸屏。

·有消除三相不平衡的功能。

·不会与系统发生谐振。

·可以只滤波，或同时滤波和补偿无功，并可设置功能的优先次序。

·设计选型简单，不需要进行详细的电网分析，只需要测量谐波电流的的大小。

·并联安装方式，安装简单、方便、易于扩展、可多台并联。

·实时故障记录和事件记录，并可查询历史记录。

APF工作原理

外部互感器CT实时采集电流信号，内部检测电路分离出其中的谐波部分，通过IGBT功率变换器产生与负载的谐波大小相等相位相反的补偿电流，现实滤除谐波的功能。

实时采集电流新号送至新号调理电路，然后再送给FPGA控制器到驱动电路，触发IGBT变换器。产生补偿电流。

慧聪网厂家湖北源创电气科技有限公司为您提供XMSVG+APF电力有源无功补偿及谐波治理装置的详细产品价格、产品图片等产品介绍信息，您可以直接联系厂家获取XMSVG+APF电力有源无功补偿及谐波治理装置的具体资料，联系时请说明是在慧聪网看到的。
