电容补偿柜使用注意事项

发布时间:2023-10-25

浏览量:0

发布者:源创大白

在电力系统中,配电线路的阻抗以及负荷侧的感性负载会导致线路损耗,并且对系统稳定性产生不良影响。为了解决这些问题,电容补偿柜被广泛应用于电力系统中。本文将介绍电容补偿柜的原理、作用、结构、应用和优化方案。

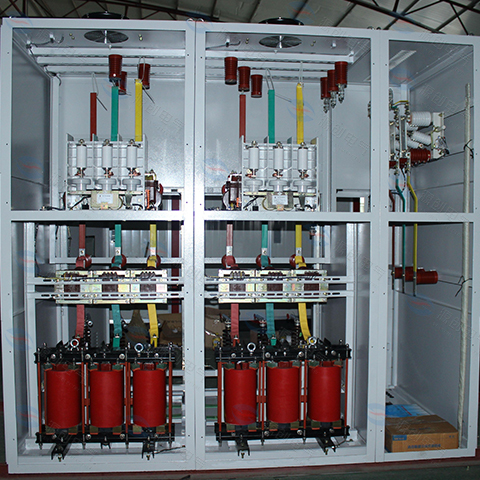

480X480产品图1


使用注意:

1、电容补偿装置具体操作时应注意以下事项:任何额定电压的电容器组,均禁止带电荷合闸;电容器组每次重新合闸,必须在其放电结束后进行;在补偿装置的开关上禁止装设重合闸装置。

2、有的电容器而发生触电事故,应在电容器断开电源时立即对电容器组进行放电(经放电电阻)工作人员在接触电容器的导电部分以前,须将各个电容器单独放电,即使用装于绝缘棒上的接地金属棒将电容器两出线端短路。

3、正常情况下,补偿装置的投入与切除,可根据电压情况来决定。当母线电压超过电容器额定电压1倍、电流超过额定电流1.3倍时,应将电容补偿装置切除,使其退出运行。

4、为防止在较高母线电压下对电容器组突然充电而造成电容器喷油、鼓肚和保护装置动作,在电源停电后应将电容补偿装置与电网断开;来电后应先向各配电线路送电,再根据母线电压情况投入电容器。

5、运行中的电容器断开时会产生操作过电压,对电容器的使用寿命和安全运行均有很大的影响,因此在未采取降低操作过电压的有效措施之前,应尽量减少操作次数。

6、若电容器的熔体突然熔断,在未查明原因之前,不得更换熔体恢复送电。使用灯泡放电的电容器组,为了节约用电,应在放电回路中增装刀闸;在拉开电容器组的断路器以前,应先合上放电回路的刀闸,以便可靠放电。

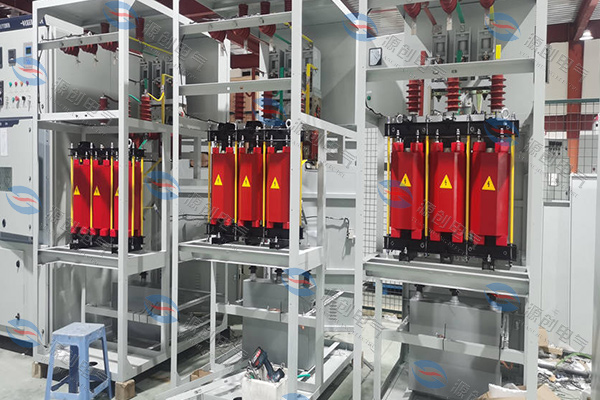

LBB电容补偿柜2

一、电容补偿柜的原理

电容补偿柜是一种通过无功补偿来提高电力系统稳定性和减少线路损耗的装置其。原理是利用电容器的特性,将电容器并联或串联在线路上,从而吸收或释放无功功率,以达到改善电压质量、减少线损和提高系统稳定性的目的。

二、电容补偿柜的作用

电容补偿柜的主要作用是提高电力系统稳定性、改善电压质量、减少线路损耗以及优化电力资源配置。通过合理的无功补偿,可以有效地改善电力系统的运行状态,提高电能质量,降低能耗,使电力资源得到更加合理的利用。

三、电容补偿柜的结构

电容补偿柜主要由电容器、电抗器、投切装置和保护装置等组成其。中,电容器是主要组成部分,用于吸收或释放无功功率;电抗器则是用于平衡电流,防止系统谐波干扰;投切装置则控制电容器的投切时间;保护装置则对整个装置进行保护,避免设备受到损坏。




四、电容补偿柜的应用

电容补偿柜在电力系统中得到了广泛应用,主要应用领域包括:工业、商业、农业和居民用电等。在这些领域中,电容补偿柜可以有效地提高电力系统稳定性、改善电压质量、减少线路损耗,为电力用户提供更加优质、高效的电力服务。

在工业领域中,由于大量使用电动机等感性负荷设备,会导致电力系统出现较大的波动和损耗。通过应用电容补偿柜,可以有效地吸收无功功率,减少线路损耗,提高系统稳定性,从而保证工业生产的正常运行。

在商业领域中,由于用电负荷密集,且多采用荧光灯等具有非线性特性的电器,容易导致谐波干扰和电压波动等问题。通过应用电容补偿柜,可以有效地吸收谐波电流,改善电压质量,提高商业用电的可靠性。

在农业领域中,由于配电线路长且负荷侧的感性负载较大,容易导致线路损耗和电压波动等问题。通过应用电容补偿柜,可以在配电线路上安装电容器和电抗器,平衡电流和提高电压质量,从而保证农业用电的稳定性和可靠性。

在居民用电领域中,虽然用电负荷较小,但随着家用电器种类的增多和普及,也容易出现谐波干扰和电压波动等问题。通过应用电容补偿柜,可以有效地吸收谐波电流,改善电压质量,提高居民用电的可靠性。

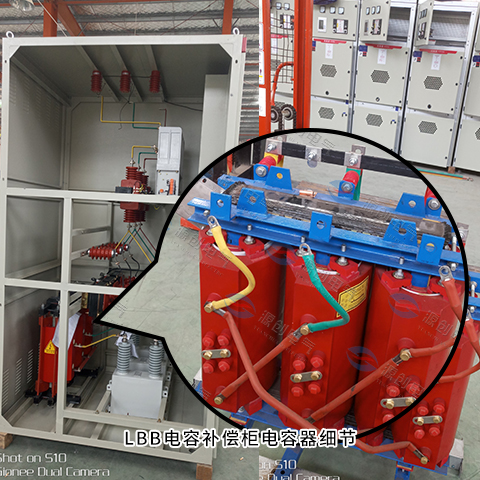

480X480产品图5



五、电容补偿柜的优化方案

为了更好地发挥电容补偿柜的作用,可以采取以下优化方案:

1.合理配置电容补偿柜的容量和组件参数。根据实际用电情况和负荷特点,合理配置电容补偿柜的容量和组件参数,以满足不同的补偿需求。
2.采用先进的控制策略。采用先进的控制策略,如模糊控制、神经网络控制等,以实现电容补偿柜的自动化和智能化控制,提高补偿精度和响应速度。
3.增加过电压保护装置。在电容补偿柜中增加过电压保护装置,以防止系统过电压对设备造成损坏。
4.加强日常维护和管理。加强日常维护和管理,定期检查设备运行状态和组件参数,及时发现和处理问题,保证电容补偿柜的正常运行。

六、总结

电容补偿柜是电力系统中重要的无功补偿装置,具有提高电力系统稳定性、改善电压质量、减少线路损耗等重要作用。在实际应用中,应根据不同的用电领域和负荷特点,选择合适的电容补偿柜类型和参数,并采取有效的优化方案,以充分发挥其作用。
