进相器进不了相到底是什么故障?

发布时间:2023-07-01

浏览量:0

发布者:源创大白

58必威 ,也叫进相机

“进相”一词很形象,精准描述出了进相器的工作方式,即它是通过调节进入电机三相交流电频率的一种无功就地补偿装置。

它串接于交流绕线式异步电机的转子回路,用以提高电动机的功率因数,发挥现有供电设备的供电潜力,降低电力损耗,从而达到节能目的,提高企业的经济效益。

目前,国内外交流绕线式异步电机无功补偿方式主要有两种:

1)电机定子侧并联电容器;

2)电机转子回路串接旋转式进相装置。

电机定子侧并联电容器只能补偿线路无功功率,不能降低电机定子电流;尤其是对高压电容器的安装场所、控制方式都有特殊要求,其投资往往高于一般进相装置。

原有的串接于电机转子回路的旋转式进相装置是一种整流子旋转电机,特别怕尘埃,使用寿命短,且规格少,难以与异步电机达到最佳匹配。

LP静止进相器是在上述两种无功补偿装置的基础上发展起来的一种新型节能装置。



进相器是串接在电机转子回路中的。

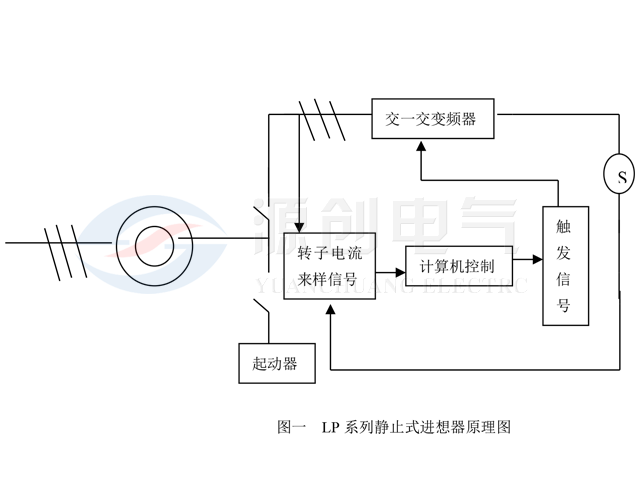

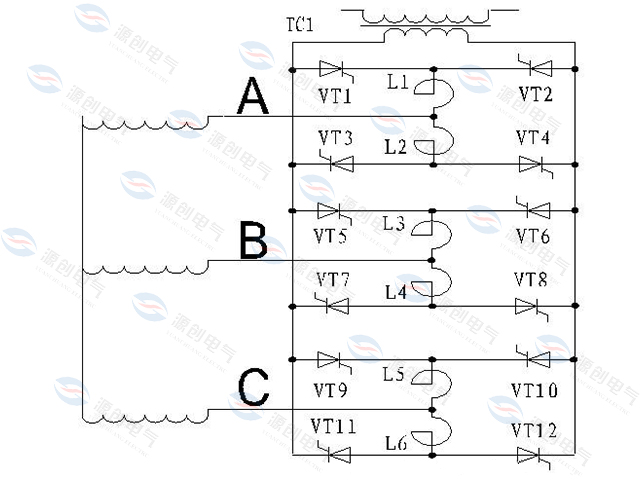

当电机运行时采集转子电流和同步电压信号,经微处理器CPU处理后给可控硅发出触发信号,由可控硅组成的交—交变频器将工频电源变为和转子电流同频率的电源,加在电机转子回路中,改变转子电流与转子电压的相位关系。



进相器进不了相,首先观察LP控制板指示灯状态,检查12只可控硅,是否击穿;检查DK电抗器有没有烧坏,DB变压器有没有烧坏,检测主接触器有没有损坏。



如果都无法解决,请按照如下步骤进行;

确认控制电源及转子相序是否动过,否则请还原;

检查控制板后面焊线是否有脱焊、漏焊、虚焊现象;

检查KM2主触头及转子回路及电缆有无绝缘不良的现象;

检查轴流风机是否运转正常,KM4及KM3触头有无接触不良现象;

分别在退相和进相状态下观察主板L1,L2,L3指示灯是否有规律的循环闪亮,如不正常则应检查传感器输出电压是否有0~5VDC的脉动电压,如正常则更换主板试试,更换后正常则检修主板;如果传感器输出电压异常则是传感器出现问题;

在关断QF2空气开关时,测量十二只可控硅的阴阳极电阻是否偏小,阴极与触发极电阻是否合乎要求;

检查主板C205电容容量有无过大或过小,一般在1.8~2.2μF之间;

如上述检查均无问题,则应该询问现场有无变频器等干扰源,如有需要使电源避开干扰源或增加隔离装置。
