静止式进相器与电容器无功补偿装置的优缺点比较

发布时间:2022-11-14

浏览量:0

发布者:源创大白

经常接到用户电话或网上留言,咨询静止式进相器电容补偿柜到底有什么不同、应选择哪一种比较合适等问题,本文就静止式58必威 和电容器无功补偿之前的不同之处进行了详细归纳,具体如下:


一、回路不同


静止式进相器的补偿回路和电容的补偿回路分别如下:


静止式进相器与电容器无功补偿装置的优缺点比较


从图中可以看出:静止式进相器和电容补偿对电机的作用点不同,电容是在电机的前端定子侧进行补偿;静止式进相器是从电机的末端转子侧进行补偿。

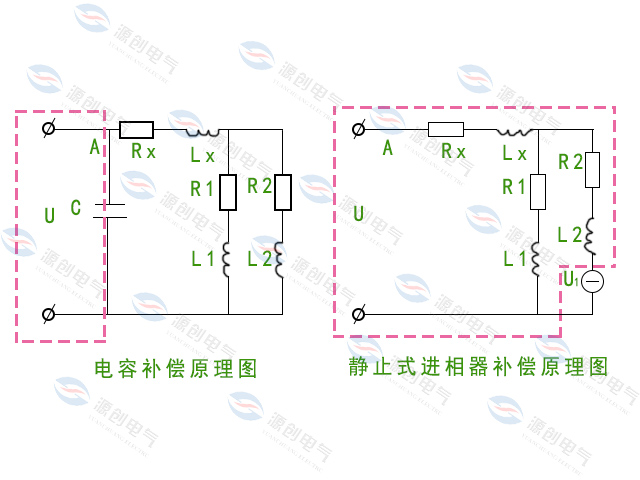

各自的回路等效的原理图分别如下:


补偿原理图


二、补偿方式不同


电容补偿是通过提供无功功率给电机,使电机减少对电网的无功功率的吸收,本身的无功消耗并没有减少;静止式进相器补偿是通过在电机转子回路串联和转子电流同频率的电源,改变转子电流和电压的相位关系,进而通过磁场减小定子电流和电压的相位角,使电机的无功功率损耗减少。



三、补偿范围不同


电容并联在电机的前端,其补偿范围是在补偿点的前端,没有覆盖后端的电机;静止式进相器串联在电机的后端,其补偿范围扩大到了电机。各自的补偿范围如各自的回路图中虚线框所示。


四、补偿效果不同


电容补偿是从外部进行的,并没有改变电机的运行状况,电机本身的功率因数没有提高,定子电流没有下降,消耗的无功功率没有减少,只是提高了电网的功率因数。所以,严格的说,并联电容补偿是对电网的补偿,而不是对电机的补偿。而静止式进相器的补偿是从电机内部改变运行状况,使电机本身的功率因数提高到0.95~0.98以上,电子电流下降10~20%,无功功率消耗下降60%以上,进而使电网功率因数得到提高。


静止式进相器补偿使电机定子电流减小的同时,产生许多电容补偿所不能达到的效果,电机的定子电流减少使变压器或电源有更大余量,电机铜损会降低20~30%,自身损耗会减少,效率提高,电机温升降低,使用寿命延长,过载能力提高,单耗降低,产生节能效果。这些都是电容外部补偿所不能做到的。


静止式进相器是一种专用于绕线电机的新型无功功率补偿装置,采购先进的交-交变频技术和单片机技术,是机电一体化的产物。襄阳源创工控生产的LP静止式进相器已被国家经贸委认定为国家要点新产品。经过在几千家企业的成功应用,受到了用户的一致好评。



在我国,电机所耗电能占整个工业用电的60%-68%,电机等感性负载所引起的无功损耗是电网无功损耗的主要来源,而大中型电机又是许多工业企业的主要用电设备,因此,如何减少大中型电机造成的无功损耗成为许多工业企业节能降耗的关键。LP静止式进相器是专为大中型绕线式电机节能降耗设计的无功功率就地补偿装置,它串接于交流绕线式异步电机的转子回路,用以提高电动机的功率因数,静止式进相器不仅可以发挥现有供电设备的供电潜力,降低电力损耗,从而达到节能目的,提高企业的经济效益。

而且社会效益也十分显著:电机功率因数的提高,降低电力损耗,还有利于节省煤等不能再有资源,LP静止式进相器能够实现电机功率因数的提高,一般可提高到0.96以上.随着功率因数的提高,定子电流明显的减小,减小幅度在20%左右,从而有效地减少电动机供电线路的电压损失及电力损耗.电机功率因数的提高,定子侧的无功功率逐渐下降,从而达到了节能降耗的目的.该系统经过试验和现场调试,其结果表明:LP静止式进相器补偿效果明显,具有广阔的应用前景
