进相器可控硅(晶闸管)介绍

发布时间:2022-02-16

浏览量:0

发布者:源创大白

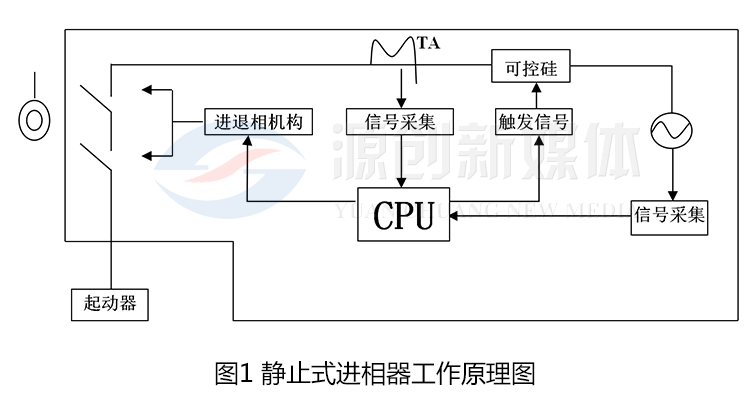

静止式进相器是串接在电机转子回路中,通过改变转子电流与转子电压的相位关系,进而改变电机定子电流与电压的相位关系,达到提高电机自身的功率因数和效率,提高电机过载能力、降低电机定子电流、降低电机自身损耗的目的。

内容图1

58必威 可控硅(也称晶闸管)是将电网中工频50Hz电流转为与电机转子同频的低频电流的交交变频环节主要器件。可控硅实质上是一个通过控制极控制导通或关断的开关元件。


从可控硅上引出并用螺丝固定在绝缘板上的为可控硅的控制极,也称触发极,而接有触发线的那个散热器端子为可控硅的阴极。也可通过测量阻的办法区分阴阳极。而判断可控硅好坏的简易办法是测其各极间的阻值,好的可控硅各极间阻值如下:


触发极与阴极——几十欧姆;


触发极与阳极——几十千欧以上;


阴极与阳极 ——几十千欧以上。


实际测量时,应抽出驱动板,以保证测量准确。如发现有四只可控硅的阻值均为零时,往往只有个别可控阻值为零,应断开与之相连的母排,重新测量。


更换可控硅时,应注意平衡钢球位置,务必压紧散热器,否则易产生过热而烧坏可控硅,更换后应再次检测阻值 。


未标题-1

可控硅英文全称:SiliconControlled Rectifier,简称SCR,别名也叫晶闸管,当今社会广泛应用于工业自动化控制系统中大功率设备驱动元器件,其中多用于进相机固态软启动装置作为关键配件,可控硅显著的优点在使用过程中体积很小,应用效率高,使用寿命长,在不断地技术改进中性能越来越优越,外观从重量的减重到质量保证都很完善,正确选用适用的可控硅对电机是有保护作用,进相器可控硅可以小电流控制大功率,这样可以使半导体功率电子器件成功地从强电领域进入强电流控制和大功率控制领域,弱电流控制。 在整流器的应用中,晶闸管已经迅速取代了汞整流器(点火管),实现了整流器的固化,静态化和非接触式,并取得了很大的节能效果。可控硅多用于进相器,励磁柜固态软启动,中频电源等设备。


可控硅使用过程中出现的问题在检查时先要把管芯从冷却套中取出,然后分析是电压造成的击穿,还是电流不稳定造成的损坏,检查可控硅边缘好坏,有时候也可能是的厂家安装方法不对造成的损害,这个就需要用户多咨询多判别。
