进相器工作原理图

发布时间:2021-08-12

浏览量:0

发布者:未知

LP系列静止式进相器,是我公司专为大中型绕线式异步电机节能降耗设计的无功功率就地补偿装置。

它是串接在电机转子回路中,通过改变转子电流与转子电压的相应 关系,进而改变电机定子电流与电压的相应关系,达到提高电机自身的功率因数和效率 及过载能力、降低电机定子电流、降低电机自身损耗的目的。

LP系列静止式58必威 ,设计上还克服了国内同类型产品的一些重大不足(如有环流 工作状态下所带来的进相器温升高和可靠性低等一系列问题),在产品运行的故障保护上采用了较先进的微机自动化控制技术,使产品在无环流状态下工作。

LP系列静止式进相器可广泛适用于水泥、化工、钢铁、冶金、矿山、造纸、制药等 行业大中型绕线式异步电机的就地补偿。

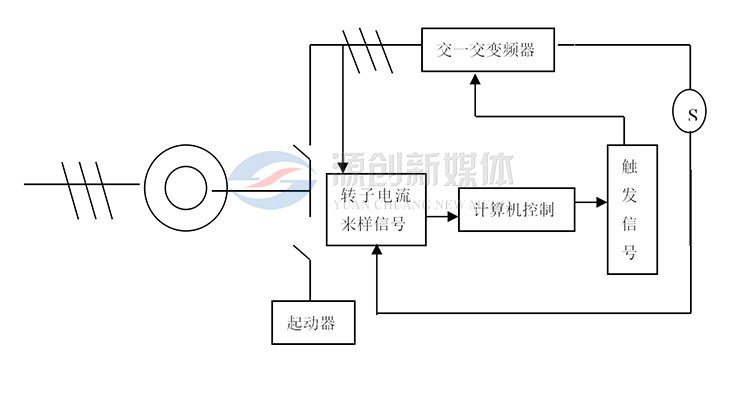

1LP系列 静止式进相器接线图

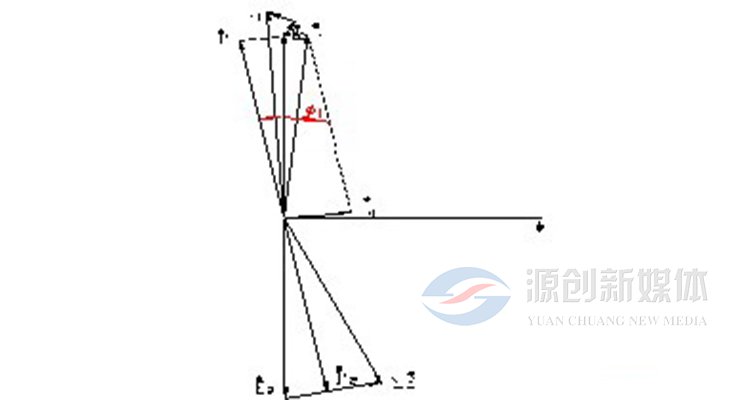

LP系列静止进相器通过检测电机转子回路电流的变化,经过控制器的智能化处理,能自动跟踪电机转速的变化,控制变频器50Hz的交流市电转变成与异步电动机的转子电流频率相同的电势EF,施加到绕线式异步电动机的转子绕组上,以改变电机的转子和定子电流的相位。使异步电动机的功率因数明显提高(如图2所示),从电网吸取的无功功率大大减少,定子电流大幅度降低。

图2



进相器补偿特性

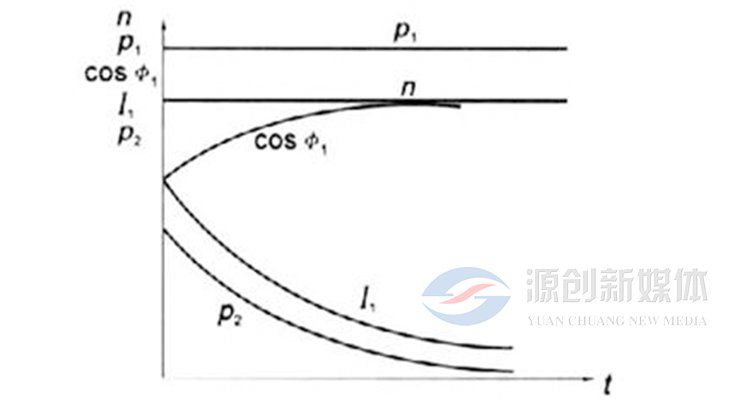

LP系列型静止进相器的补偿特性如图3示:

随着补偿电压的逐步升高,定子侧的无功功率逐渐减小,功率因数逐步上升,定子电流逐渐减小。当补偿电压高到一定值后,定子侧的无功功率减小到接近于零,功率因数上升到近似于1,而电机的输出功率维持不变。、(见图3)


图3

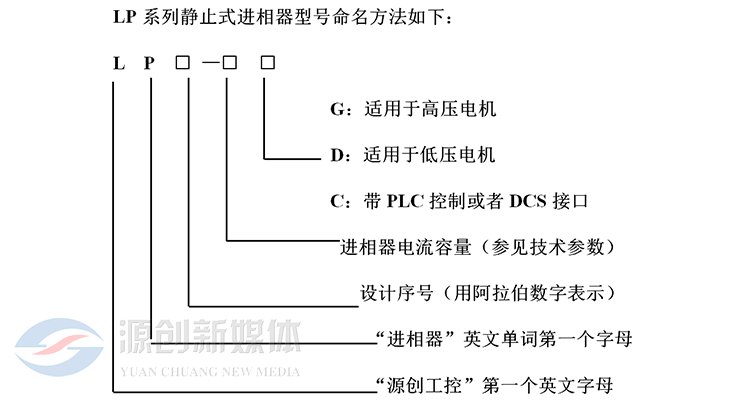

型号命名

型号示例:LP5-600G,表示适用于额定转子电流不超过600A的 高压电机的静止式进相器。

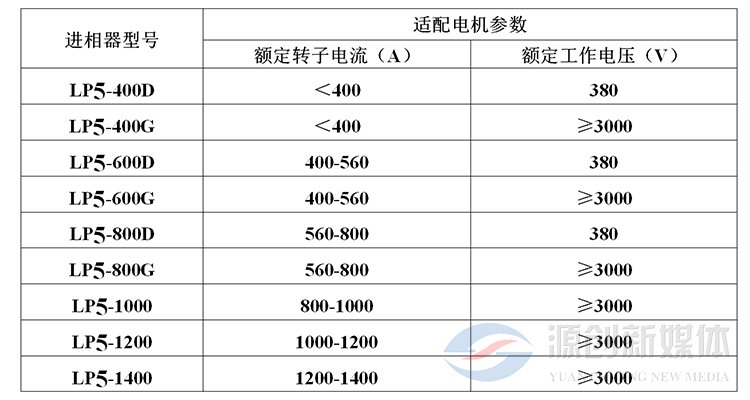

主要技术参数
