无功补偿选择注意事项

发布时间:2021-06-12

浏览量:0

发布者:未知

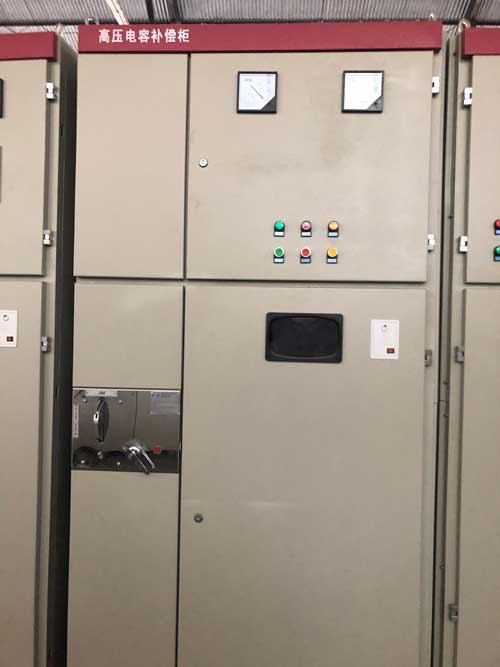

无功补偿用于6KV-10KV电力系统中,改善功率因数,调整电压,降低网络损耗的容性无功功率补偿装置,同时也广泛应用于冶金,矿山,建材,石化,给排水等行业的大功率高压电动机设备上,与电机并联运行提高功率因数节省能源。
补偿容量:补偿容量的确定一般常用的有两种方式:经验算法和公式法。
1.经验算法:一般根据行业的特点,可以采用按照变压器容量的百分比来确定,比如一般的建筑行业大概采用的算法为变压器额定容量的30%作为无功补偿容量,即1600KVA的变压器补偿容量为1600*30%=48OKVAR,补偿量是480kvar。
2.公式法:根据以下公式计算:Q:需要的补偿量,P:所有负载的有功功率,PF1:改善前的功率因数,PF2:改善后的功率因数。补偿容量的确定可以通过以上两种方法得到,计算方法都比较简单。
电抗系数:电抗系数是指基波频率下申抗器阻抗在申容器阻抗的百分比,系数的大小决定了抑制谐波的阶次,一般来讲抑制5次及5次谐波以上的电抗系数是5~7%之间都可以、抑制3次及3次以上的谐波的电抗系数在11~14%之间。当负载产生的谐波次数z低次的是3次的时候,就要选择11~14%之间的电抗系数、如果当负载产生z低次谐波次数是5次,那么就选择5~7%之间的电抗系数。
分相补偿和三相共补:分相补偿:采用单相电容器进行单相补偿﹔三相共补:三相电容器同时补偿。一般来讲只有存在三相不平衡的系统中才需要进行分相补偿,而一般的单相系统,如果负载不存在三相不平衡则不需要分相补偿,只用共补即可。除非有特殊要求,才考虑分相补偿和三相共补混合在一起补偿。
投切开关:在安全补偿系统中,投切开关只有两种:接触器和晶闸管,这两种开关的选择主要由负载决定,当负载的变化呈现周期性或者快速性时,必须选择晶闸管投切;当负载比较平稳时可以选择晶闸管或者接触器都可以。
段容量配比:段容量是指单段电容器容量的大小﹔合理的搭配段容量既可以很好的提高补偿效率、降低投入成本、减少故障点、降低维护成本及增加电容器的使用年限,一般来讲较为合理的段容量搭配都是大小容量搭配的,比如一个300KVAR的柜子我们可以配比成25KVAR×2+50KVAR×5总共7段就可以了。
电容额定耐压:用于400v系统的电容器根据抑制谐波阶次的不同可以分为两种电压等级,分别是抑制3次谐波的电容器设计耐压为525V,抑制5次谐波的电容器耐压设计为48OV。任何低于这两个电压等级的电容器在运行过程中都是不安全的,容易造成电容器过电压故障。

襄阳源创电气有着15年丰富的电气经验,生产一体化液体电阻起动器,低压固态软起动器,高压笼型电机软起动装置高压固态软起动装置,静止式进相器变负载进相器,高压无功功率补偿装置,低压动态无功补偿装置,高压动态无功补偿装置,为用户提供售后服务,品质保障,请广大客户在选购时请认准襄阳源创电气!联系电话:张经理13507271573
