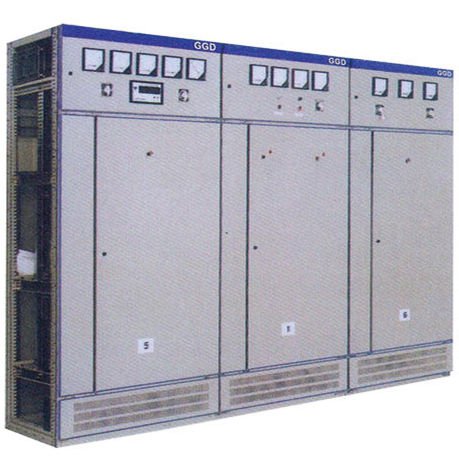

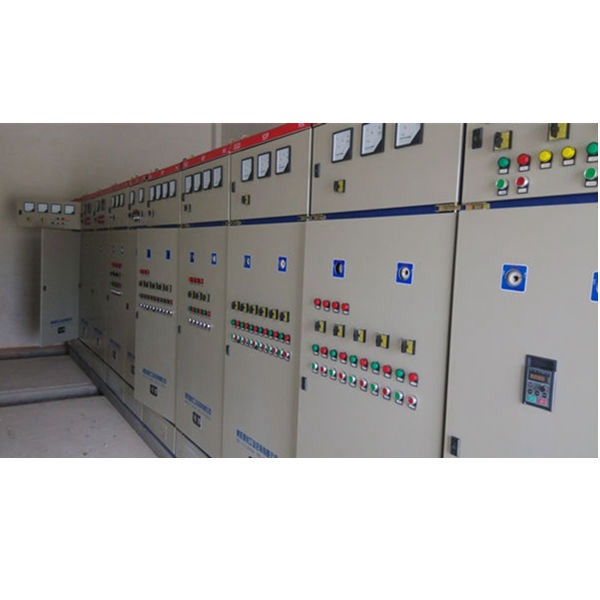

产品名称：GGD低压固定式开关柜

规格型号：GGD

生产厂家：襄阳源创工业控制有限公司

生产地址：湖北省襄阳市樊城区春园西路贾洼工业园

订购电话：13508662630 13507271573

订购说明：(用户订货时，应注意下列事项提供如下资料)

1、产品的全型号(包括主电路方案号及辅助电路方案)。

2、按所选方案的电气原理图，列出电器元件明细表。

3、主母线规格有1500A，1000A两钟，需要指明规格。

4、配电屏数量及运行时的排列顺序图。

5、始端屏，终端屏是否需要防护板。

6、如需其他要求，订货时提出。

GGD低压固定式开关柜概述

GGD型交流低压配电柜适用于发电厂，变电站，厂矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力，照明及配电设备的电能转换，分配与控制之用。

GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全，经济，合理，可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活，组合方便，系列性，实用性强，结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251.1-2005《低压成套开关设备》等标准。

型号含义

正常使用条件

1.周围空气温度不高于+40度，不低于-5度。24h内的平均温度不得高于+35度。

2.户内安装使用，使用地点的海拔高度不得超过2000m。

3.周围空气相对湿度在最高温度为+40度时不超过50%，在较低温度时允许有较大的相对温度。(例如+20度时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

4.设备安装时与垂直面的倾斜度不超过5%。

5.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

6.用户有特殊要求时可与制造厂协商解决。

电气性能

1.基本电气参数

2.主电路方案

GGD柜的主电路设计了129个方案，共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。

其中GGD1型49个方案123个规格

GGD2型53个方案107个规格

GGD3型27个方案68个规格

主电路方案是征求了广大设计，使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3150A，适合2000KA及以下的配电变压器选用。

此外，为适应无功补偿的需要设计了GGD1，GGD2电容补偿柜，其主电路方案4个，共12个规格。

3.辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分，GGD柜内有足够的空间安装二次元件，同时还开发研制了专用的LMZ3D型 电流互感器以满足发电厂和特殊用户附设断电保护时的需要。

4.主母线

考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下时采用单铝排母线。额定电流大于1500A时采用双铜排母线。生产厂按此规定制造样机并通过型式试验。当然，生产厂也可根据用户的要求将铝母线换成同等截流量的铜母线。

5.电器元件选择

a.GGD柜主要采用国内己能批量生产的较先进的电器元件，如ME，DZ20，DW15等，同时也根据经济，合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品，不选用己淘汝的产品。

b.HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件，它改变了机械的操作方式，保留了老产品的优点，是一种实用新型 的电器元件。

c.如设计部门根据用户需要，选用性能更优良，技术列先进的新型 电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件制造和安装方面的困难。

d.为进一步提高主电路的动稳定能力，设计了GGD柜专用的ZMJ型 组合式母线夹和绝缘支撑件。母线夹由高强度，高阴燃型 PPO合金材料热塑成型，绝缘强度高，自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构，成本低，强度高，解决了老产品爬电距离不够的缺陷。

产品成套性

制造厂供货时应提供下列文件及附近

1.装箱清单

2.产品合格证

3.使用说明书

4.出厂试验报告

5.有关电气图纸

6.柜门钥匙，操作手柄及合同所规定的备品备件

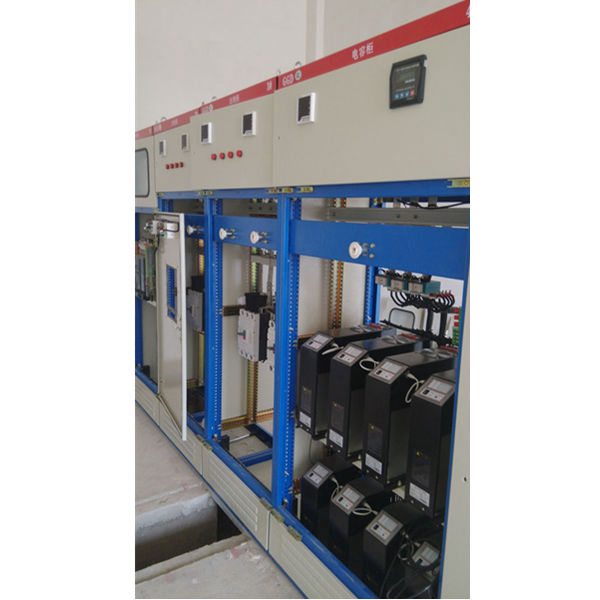

结构特点

1.GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量，通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可方便工厂实现预生产。

2.GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

3.GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整体美观大方，面目一新。

4.柜门用转轴式活动铰链与构架相连，安装，拆卸方便。门的拆边处均嵌有一根山型 橡皮条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

5.装有电器元件的仪表门用多股软铜线与构架相连。柜内安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

6.柜体面漆选用聚脂桔形烘漆。附着力强，质感好。整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒服的视觉环境。

7.柜体的顶盖在需要时可拆除，便于现场母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

8.柜体的防扩等级为IP30，用户也可根据使用环境的要求在IP20-40之间选择。

安装与使用

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知有关部门查找原因。对于不立即安装的产品，应根据正常使用条件的规定。置于适当的场所。

1 产品安装应按安装示意图进行，基础槽钢和螺栓由用户自备，主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。

2 产品在安装完毕后，投入运行关需进行如下项目的检查与试验。

A检查柜体面漆有无脱落，柜内是否干燥，清洁。

B电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

C主要电器的通断是否可靠，准备。辅助接点的通断是否可靠准备。

D 仪表指示与互感器的变化及极性是否正确。

E 母线连接是否良好，绝缘支撑件，安装件及附件是否安装牢固可靠。

F 辅助接点是否符合设计要求，动作是否准确。

G 电路的接点是否符合要求原理图要求。

H 保护电路系统是否符合要求。

I 用500伏兆欧表测量绝缘电阻值不得低于1兆欧。

3.使用注意事项

a.本产品为不靠墙安装，单面(正面)操作，双面开门维修的低压配电柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作，检查和维修。

b.空气断路器，经过多次合，分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大，应定期对空气断路器
