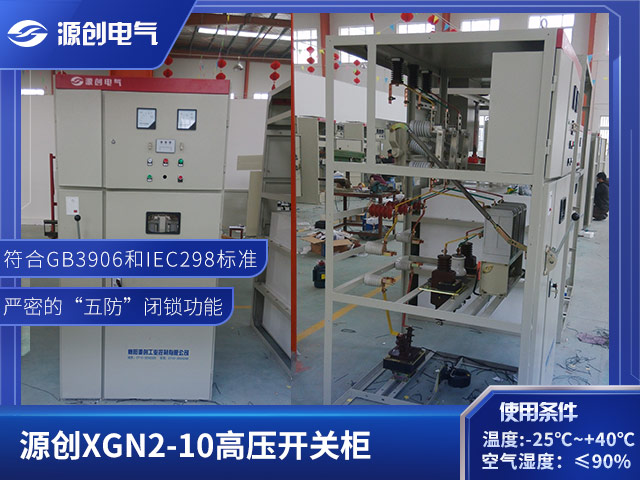

XGN2-10高压开关柜

所属分类输配电开关柜

规格型号0

所属品牌源创

产地湖北襄阳

订购电话13508662630 13507271573

产品介绍

概述

XGN2-10箱型固定式金属封闭开关设备(以下简称开关柜),主要用于3.6、7.2、12kV三相交流50Hz户内系统中作为接受与分配电能之用,特别适合用于频繁操作的场合。

该开关柜符合国家标准GB3906及国际标准IEC298,并具有严密的“五防”闭锁功能。

主开关采用ZN28A-12系列分装式真空断路器,配用CD10电磁操作机构或CT8、CT19A(B)弹簧操作机构。也可采用ZN28-12系列整体式真空断路器(配用CD17电磁操作机构或CT17、CT19弹簧操作机构)。还可采用ZN12-12、ZN63-12(VS1)断路器,隔离开关采用GN30-10型旋转式和GN22-10大电流隔离开关。


型号说明

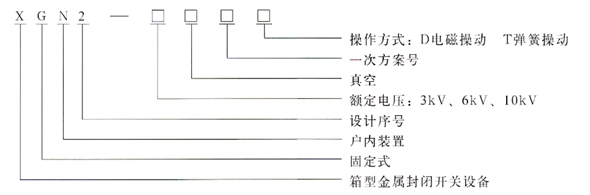

XGN2-10高压配电柜型号说明

主要规格参数

序号

名称

单位

数据

1

额定电压

kV

3,6,10

2

额定电流

A

630,1000, 1250,1600.,2000,2500, 3150

3

额定频率

Hz

50

4

额定短路开断电流(有效值)

kA

20、25

31.5

40

5

额定热稳定电流(峰值)

kA

20、25

31.5

40

6

额定动稳定电流(峰值)

kA

40

80

100

7

额定工频耐受电压( 1min)

极间、极对地

kV

42

断口间

48

8

额定雷电冲击耐受电压

极间、极对地

kV

75

断口间

85

9

额定热稳定时间

kV

4

10

防护等级

s

IP2X

11

外形尺寸(宽×深×高)

mm

110X1200X2650(见注)

注:大电流方案柜尺寸为:1200×1200×2650

[旁路母线柜外形尺寸为1100(1200)×1900×2650(额定电流2000A及以上时,柜宽1200)]

使用条件

·环境温度:上限+40℃,下限-25℃;

·相对湿度:日平均值不大于95%,月平均值不大于90%;

·海拔高度:不超过1000m(超过1000m时可与我公司技术部协商生产);

·无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所;

·地震烈度不超过8度。

真空断路器主要技术参数

序号

名称

单位

数据

1

额定电压

kV

12

2

额定电流

A

630、1000、 1250、 2500、 3150

3

额定频率

Hz

50

4

额定短路开断电流(有效值)

kA

20、25、31.5、 40

5

额定热稳定电流(有效值)

kA

20、25、31.5、 40

6

额定短路关合电流(峰值)

kA

40、50、80、100

7

额定峰值耐受电流(峰值)

kA

40、50、80、100

8

额定工频耐受电压

kV

42/1min-极间、极对地48/1min-断口间

9

额定雷电冲击耐受电压

kV

75-极间、极对地85-断口间

10

额定短路持续时间

s

46

11

额定电容器组开断电流

A

30

12

额定背对背电容器组开断电流

A

400

13

额定短路开断电流次数

30

14

机械寿命

10000

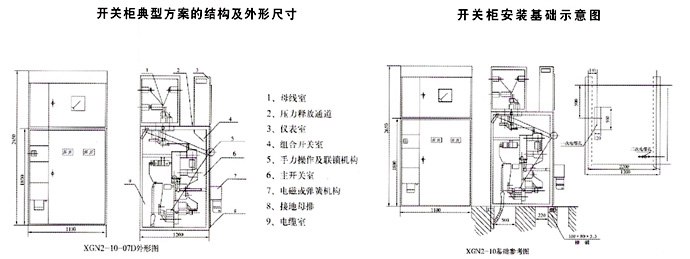

配电柜安装示意图


订购说明:(用户订货时应提供如下资料)

1.产品的全型 号(包括主电路方案号和辅助电路和方案号)。

2.主电路系统组合顺序图。

3.辅助电路电气原理图。

4.柜内元器件清单。

5.其它与产品正常使用条件不符的特殊要求。
