KYN28-12型开关柜

所属分类输配电开关柜

规格型号18

所属品牌源创

产地湖北襄阳

订购电话13508662630 13507271573

产品介绍


概述

KYN28-12型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50HZ电力系统,用于接受和分配电能并对电路实行控制,保护及监测。

本产品符合标准

GB3906(3-35KV交流金属封闭开关设备)。GB/T11022(高压开关设备和控制设备标准的共用技术要求),IEC60298(额定电压1KV以上50KV以下交流金属地封闭开关设备和控制设备),DL/T404(户内交流高压开关柜订货技术条件)。

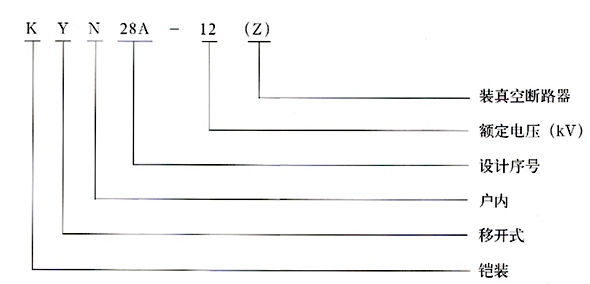

型号含义

KYN28-12型铠装移开式交流金属封闭配电柜型号含义

正常使用条件

1、周围空气温度:最高温度+40℃,最低温度-15℃。

2、湿度条件:日平均相对湿度:≤95%,日平均水蒸气压力不超过2.2kPa;

3、月平均相对湿度:≤90%,月平均水蒸气压力不超过1.8kPa;

4、海拔高度:3000m及以下。

5、地震强度:不超过8度。

6、周围空气不受腐蚀性或可燃气体、水蒸气等明显污染。

7、无经常性的剧烈振动场所。

8、在超过GB3906规定的正常的环境条件下使用时,由用户和制造商协商。

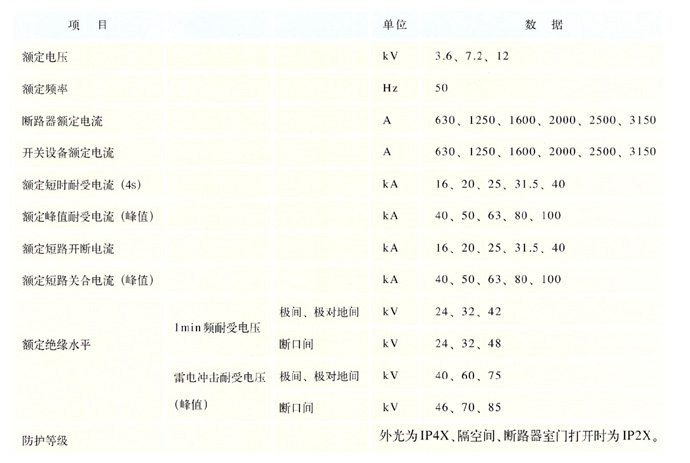

主要技术参数

KYN28-12型铠装移开式交流金属封闭配电柜技术参数

结构特点

1、开关设备结构见图1。

2、完全金属铠装,组装式结构,组合方案广。

3、柜体选用进品的敷铝锌薄钢板,经CNC机床加工,采用先进的多重折边工艺,用拉铆螺母、高强度螺栓联接,且精度高、抗腐蚀、重量轻、强度高、零件通用性强。

4、可配装国产的ZN63A-12系列或进口VD4系列真空断路器,适用性广、可靠性高、实现长年免维护。

5、手车设工作、试验位置,各位置均有定位和显示装置,安全可靠。

6、各类手车按模数积木式变化,保证同规格车可自由互换,不同规格车绝对不能进入。

7、由专用运载车运送手车,操作轻便、灵活。

8、电缆室可安装多达9根单芯电缆。

9、高可靠的联锁装置,完全满足“五防”要求。

10、各高压室均有泄压通道,确保人身安全。

11、面门装有观察窗,可观察室内元件工作状态。

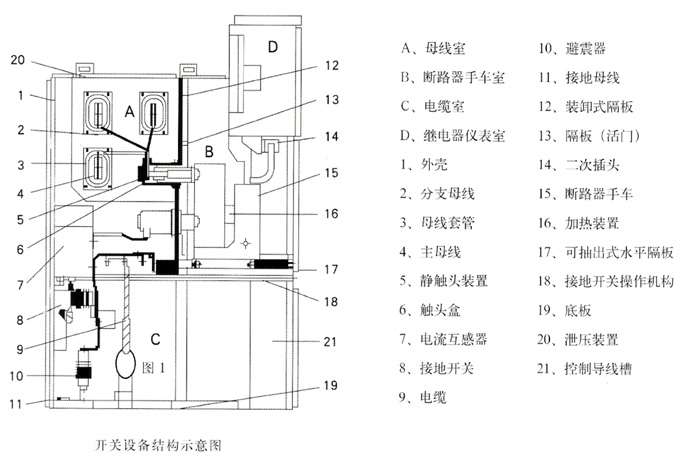

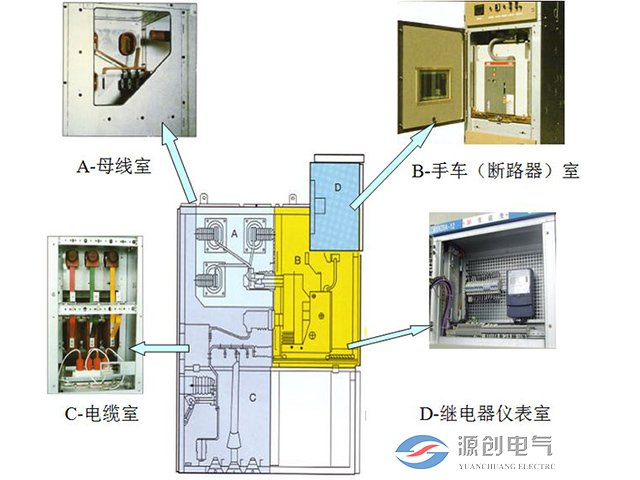

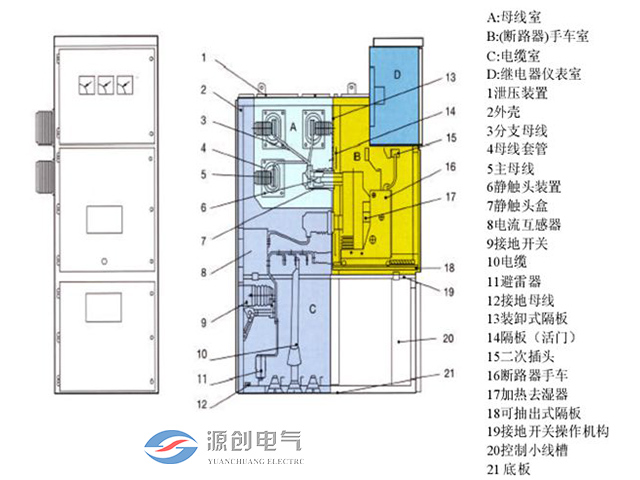

开关设备结构示意图

KYN28-12型铠装移开式交流金属封闭配电柜示意图

外形尺寸

KYN28-12型铠装移开式交流金属封闭配电柜外形尺寸


订购说明:(用户订货时应提供如下资料)

1.产品的全型 号(包括主电路方案号和辅助电路和方案号)。

2.主电路系统组合顺序图。

3.辅助电路电气原理图。

4.柜内元器件清单。

5.其它与产品正常使用条件不符的特殊要求。
