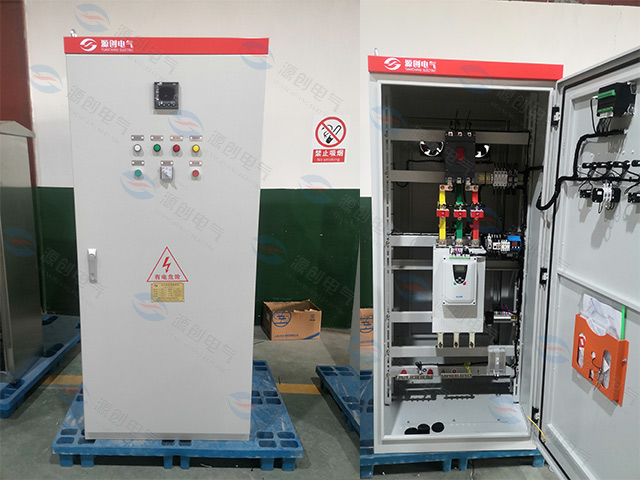

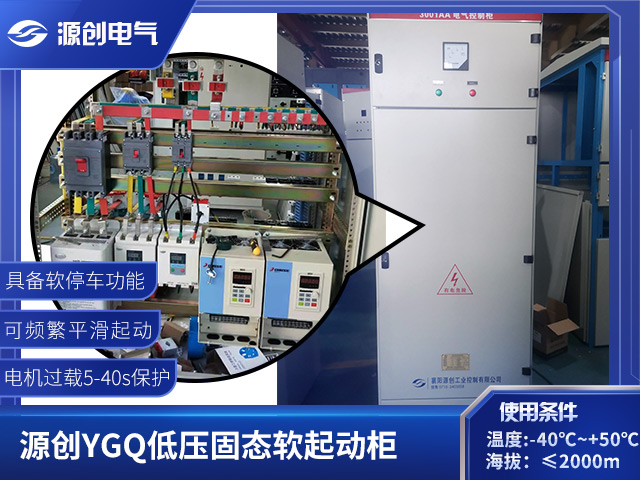

YGQ低压固态软起动柜

所属分类软起动柜

规格型号4

所属品牌源创

产地湖北襄阳

订购电话13508662630 13507271573

产品介绍

一、适用范围

YGQ系列低压固态软起动器是在电机定子回路中串入可控硅,并根据电机功率和负载状况,通过调整可控硅的导向角,将电机的起动电流控制在设定值上,进而实现电机的恒流软起动。适用于建材、冶金、矿山、化工、石油、供水、供暖、制药等各行业400KW以下交流三相异步电动机的降压起动和节能控制。

二、性能特点

1、起动电流小、起动过程平滑、起动速度快。

2、可频繁连续起动,并可分别起动多台电机。

3、具备恒流式和可编程斜坡式两种起动方式。起动参数可根据负载类型任意调整。

4、全数字自动控制,工作稳定、可靠性高、调整、维修简便。

5、对于电机过载,在某5-40S予以保护,对于电源缺相在2S钟内予以保护。

6、具有故障自我诊断功能,并显示第一故障。

7、每小时可起动8次。

8、具备软停车功能(特别适合泵类负载在水锤效应下的平稳减速)。

三、主要规格参数

380V软起型号

电机功率(KW)

尺寸

额定电流(A

旁路接触器型号

电流互感器

一次线规格(铜线)

YGQ008-3

7.5

F001

18

CJX4-25

50\5

6mm²

YGQ011-3

11

24

CJX4-32

50\5

10mm²

YGQ015-3

15

30

CJX4-32

100\5

16mm²

YGQ018-3

18.5

39

CJX4-40

100\5

16mm²

YGQ022-3

22

45

CJX4-50

100\5

16mm²

YGQ030-3

30

60

CJX4-63

100\5

25mm²

YGQ037-3

37

76

CJX4-80

200\5

25mm²

YGQ045-3

45

90

CJX4-95

200\5

35mm²

YGQ055-3

55

110

CJX4-115F

300\5

50mm²

YGQ075-3

75

150

CJX4-150F

300\5

70mm²

YGQ090-3

90

F002

180

CJX4-185F

400\5

20x3铜排

YGQ110-3

110

218

CJX4-225F

500\5

20x3铜排

YGQ132-3

132

260

CJX4-265F

500\5

25x3铜排

YGQ160-3

160

320

CJX4-330F

600\5

30x3铜排

YGQ185-3

185

370

CJX4-400F

600\5

30x4铜排

YGQ220-3

220

F003

440

CJX4-500F

800\5

30x4铜排

YGQ250-3

250

500

CJX4-500F

1000\5

40x4铜排

YGQ280-3

280

560

CJX4-630F

1000\5

40x4铜排

YGQ315-3

315

630

CJX4-630F

1500\5

40x5铜排

YGQ400-3

400

F004

780

CJX4-800F

1500\5

50x5铜排

YGQ470-3

470

920

CJX4-1000F

1500\5

50x5铜排

YGQ530-3

530

1000

CJX4-1000F

1500\5

50x6铜排



四、使用条件

1、环境温度 -40℃~50℃

2、相对湿度 ≤90%

3、海拔高度≤2000m(特殊设计另外协商)

4、倾斜度 ≤5°;

5、安装位置 无显著摇动和冲击振动



五、一次方案图


一次方案图


六、订货须知

订货提供以下资料:

·电动机型号、额定功率、额定定子电流、定子电压

·电动机拖动负载特性:

·柜体表面颜色要求:

·若用户有特殊要求请与我公司协商订制。
