10kv开关柜速断保护和过流保护的原理是什么

发布时间:2023-04-18

浏览量:0

发布者:源创大白

为了避免10KV高压电动机出现短路故障,或输出高压电缆发生相间击穿短路(短路时则有短路电流以电源流向短路点,而短路电流的数值要比负载电流大得多)。这是高压输电线路发生短路的一个显著特征,与常用低压0.4KV线路不太一样。过电流继电保护就是利用短路时电流增大这一特征来实现的。用来反映相间短路的10kV线路保护装置由下述两部分组成;

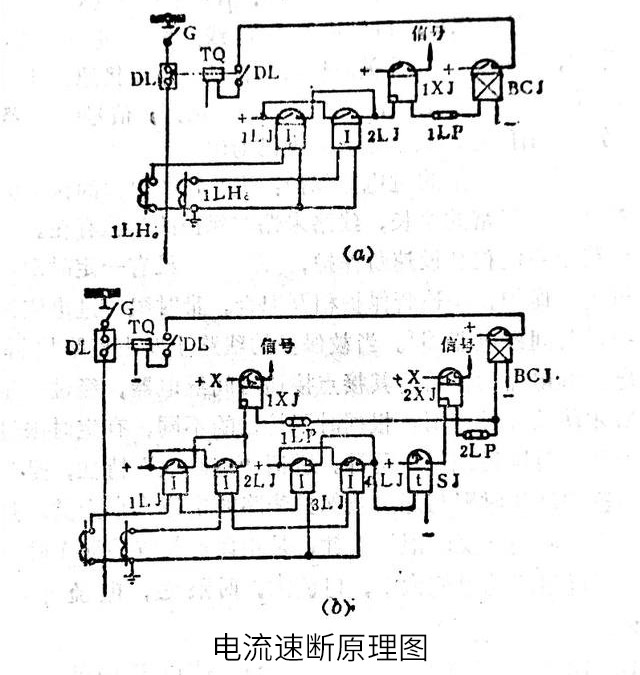

电流速断原理图

1、电流速断保护。所谓“电流速断保护”是指当故障电流达到继电器的动作电流时,保护装置立即动作,切断故障点。

上图(a)是电流速断保护的原理接线图。该保护装置仅在A、C两相上装设电流互感器和继电器,这种接线叫做不完全星形接戏或两相星形接线。因为电流继电器1LJ和2LJ的接点是并联的,只要其中一个继电器的接点闭合,保护装置就会动作,所以不完全星形接线可以反映任何相间短路故障。 在正常负载时,继电器1LJ和2LJ中流过的电流小于其动作电流,继电器不动作,当发生三相短路或任何两相短路故障时,流过继电器的电流达到它的动作电流值,于是1LJ和2LJ(或其中任何一个)接点闭合,保护装置的直流回路以正电源经1LJ或2LJ接点、信号继电器1XJ线圈、连接片1LP和保护出口继电器BCJ线圈到负电源。BCJ动作后,其接点经油开关的辅助动合触点DL接通油开关的跳闸线圈TQ,于是油开关由保护动作跳开,信号继电器1LJ动作发出信号,表示保护装置己动作。

2、上图(b)是过电流保护原理接线图。图中电流继电器1LJ和2LJ是速断保护的电流继电器,3LJ和4LJ是定时限流保护的电流继电器,它们共用一组电流互感器。定时限流保护与速断保护在接线上的区别在于3LJ和4LJ的接点闭合后,要经过时间继电器sJ才能去出口继电器BCJ。
