进相器与电容器补偿柜有什么不同

发布时间:2023-03-09

浏览量:0

发布者:源创大白

经常接到用户电话或网上留言,咨询静止式进相器电容补偿柜到底有什么不同、应选择哪一种比较合适等问题,襄阳源创工业控制有限公司张工就静止式58必威 和电容器无功补偿之前的不同之处进行了详细归纳,具体如下:



一、回路不同

静止式进相器的补偿回路和电容的补偿回路分别如下:

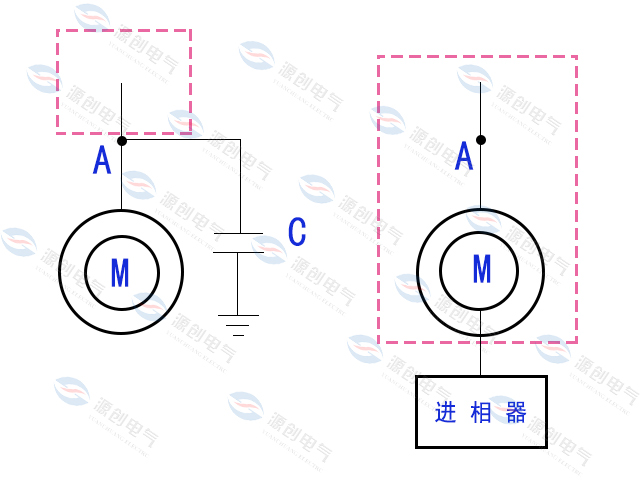

补偿原理图


可以看出:静止式进相器和电容补偿对电机的作用点不同,电容是在电机的前端定子侧进行补偿;静止式进相器是从电机的末端转子侧进行补偿。


二、补偿方式不同

电容补偿是通过提供无功功率给电机,使电机减少对电网的无功功率的吸收,本身的无功消耗并没有减少;静止式进相器补偿是通过在电机转子回路串联和转子电流同频率的电源,改变转子电流和电压的相位关系,进而通过磁场减小定子电流和电压的相位角,使电机的无功功率损耗减少。


静止式进相器与电容器无功补偿装置的优缺点比较


三、补偿范围不同

电容并联在电机的前端,其补偿范围是在补偿点的前端,没有覆盖后端的电机;静止式进相器串联在电机的后端,其补偿范围扩大到了电机。各自的补偿范围如各自的回路图中虚线框所示。



四、补偿效果不同

电容补偿是从外部进行的,并没有改变电机的运行状况,电机本身的功率因数没有提高,定子电流没有下降,消耗的无功功率没有减少,只是提高了电网的功率因数。所以,严格的说,并联电容补偿是对电网的补偿,而不是对电机的补偿。而静止式进相器的补偿是从电机内部改变运行状况,使电机本身的功率因数提高到0.95~0.98以上,电子电流下降10~20%,无功功率消耗下降60%以上,进而使电网功率因数得到提高。
