静止无功补偿装置(SVC)介绍

发布时间:2015-09-01

浏览量:0

发布者:未知

  静止无功补偿装置(Static Var Compensator, SVC)可分为电磁型和晶闸管控制型两大类。本文论述晶闸管控制型SVC。晶闸管控制型无功补偿装置,又可分为开关控制和相位控制两种。

  晶闸管控制型SVC具有反应快速、补偿效果好、节能效果显著的特点,能较好解决单相负荷造成供电网严重三相不平衡及功率因数低、谐波、电压波动与闪变等问题。近年来,晶闸管控制型SVC已得到高度的关注和迅速推广应用,在一些经济发达地区的低压配电系统中已逐步占据无功补偿的主导地位。

  晶闸管控制型SVC主要类型有晶闸管控制电抗器(TCR)型、晶闸管投切电容器(TSC)型、以及这两者的混合装置TCR+TSC型和晶闸管控制电抗器与固定电容器的混合装置TCR+FC型、晶闸管控制电抗器与机械投切电容器的混合装置TCR+MSC型等。

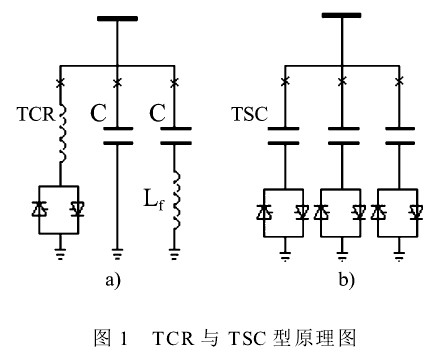

  TCR( Thyristor Controlled Reactor)只能吸收感性的无功功率,有谐波产生,可以连续调节补偿装置的无功功率,一般与TSC或FC滤波器配套使用,见图la)。TSC( Thyristorswitched Capacitor)可断续调节补偿装置的无功功率,无谐波产生,可单独使用或与FC滤波器配套使用,见图1b。

动态无功补偿

  TCR和TSC都可以分相调节,可按每相电压或无功的要求确定,具有在不对称故障时支撑电网电压的作用,使电网不因电压崩溃而失步。TCR和TSC可用于对无功进行连续和快速控制的地方,可以改善电压调整,提高静态和动态稳定,降低过电压,降低电压闪烁,阻尼次同步震荡,减少电流和电压的不平衡等。
