在配电系统中常采用无功补偿柜提高系统回路功率因数，并降低系统视在电流有效值。但在配电室中，一般情况下将低压无功补偿柜的电气位置安装于贯穿母排最前端(即靠近变压器侧)或安装于贯穿母排最末端(远离变压器侧)两种方式，何种电气安装位置较佳？

襄阳源创电气是专业的无功功率补偿装置生产厂家,拥有十几年的生产加工经验,分析比较了这两种不同电气安装位置对于补偿柜贯穿母排的容量、使用环境及改善效果的差异，说明必威精装版App官方下载于配电室最佳的安装位置，为客户提供最佳化且经济的补偿方案。

一般无功补偿电容器柜的电气安装位置可大致可分为：

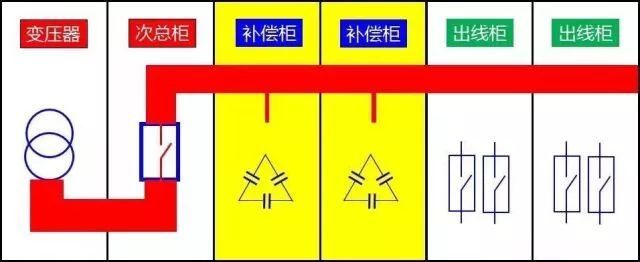

第一类: 安装于贯穿母排最前端(靠近变压器)

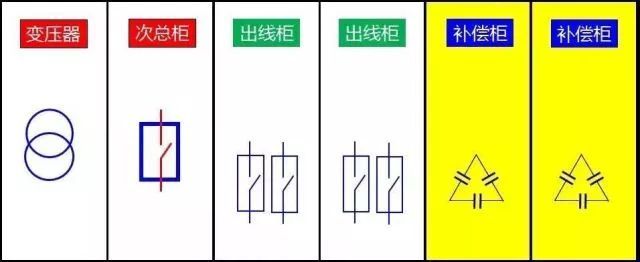

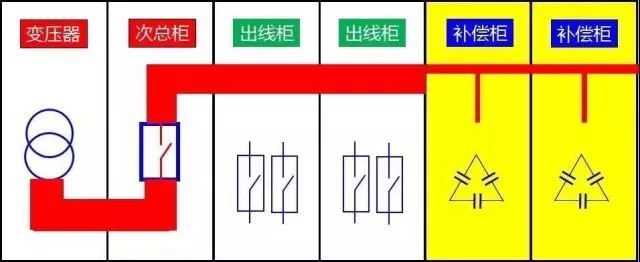

第二类: 安装于贯穿母排最末端(远离变压器)

1.贯穿母排的容量比较

第一类: 安装于贯穿母排最前端(靠近变压器)

若补偿柜安装于贯穿母排最前端：由于所有负载电流将流经补偿柜内的贯穿母排,因此贯穿母排容量需同时考虑所有负载电流的载流量，故贯穿母排所须容量较大。

第二类: 安装于贯穿母排最末端(远离变压器)

安装于贯穿母排最末端：由于补偿柜置于贯穿母排最末端，因此补偿柜内的贯穿母排仅需考虑补偿柜的运行电流(含裕量)，故贯穿母排相较于前者所需容量较小。

综合比较

从设备投资角度，将补偿柜置置于贯穿母排最末端为最经济最省钱的安装位置。

2.使用环境比较

因补偿柜内的电容器较易受环境温度影响，因此，补偿柜安装位置应注意使用的环境温度，以延长电容器寿命。
第一类: 安装于贯穿母排最前端(靠近变压器)

安装于贯穿母排最前端：由于补偿柜非常接近发热量最大的变压器，且补偿柜内的贯穿母排流经相对较大的电流，其将产生较高之温度，间接提高补偿柜内温度。

第二类: 安装于贯穿母排最末端(远离变压器)

安装于贯穿母排最末端：因补偿柜置于贯穿母排最末端，相对离变压器较远且补偿柜内的贯穿母排仅流经补偿电流，故相较于前者于补偿柜内产生较低损耗及温度。

综合比较

3.改善效果比较

无论补偿柜置于最贯穿母排前端或最末端，其对系统的功率因数改善、降低系统视在电流及谐波治理的补偿效果皆相同；

故无论将补偿柜安装于贯穿母排最前端或最末端，其不影响补偿柜的改善效果。

综合上述比较结果：

(1) 将补偿柜安装于贯穿母排最末端，母排所须容量最小且最经济；

(2) 补偿柜置于最末端对影响最小；

(3) 补偿柜无论安装于贯穿母排前端或末端的，改善效果一致。

因此补偿柜安装于贯穿母排末端为最经济且最佳的配置方式!

襄阳源创无功功率补偿装置生产厂家温馨提醒您:

选择将补电容置于贯穿母排末端，可减少地球铜金属的用量并能为世界节能减排，更能为您的投资减少费用，一举多得!襄阳源创电气无功功率补偿装置多种多样，其中便有LP静止式进相器，LVP变负载式58必威 ,LBB高压无功功率补偿装置，LDB低压动态无功补偿装置，SVG高压动态无功补偿装置,有需求的朋友可随时来电咨询13508662630张工，微信同号！
