县级电网无功补偿方式和补偿容量

发布时间:2015-11-30

浏览量:0

发布者:Admin5

现在,农网无功补偿已取得很大进展,供电力率明显提高,但补偿方式、补偿标准各地不尽一样,补偿效果不同,襄阳源创工业控制有限公司根据电力局确定的补偿方针和补偿原则,结合实际,谈县级农村电网的无功补偿方式、补偿容量。
1 无功补偿方式
县城乡电网的无功补偿采取变电站补偿、高压线路补偿、用户随机、随器和集中补偿相结合的方式。
(1) 变电站补偿:以补偿本站主变空载无功损耗为主,适当考虑配电网络中未被补偿的无功功率
(2) 线路补偿:在10kV配电线路上,分散安装电容器组,对配电网络无功负荷进行补偿。
(3) 随器补偿:用于补偿配电变压器本身空载无功损耗,在配电室或低压线路安装电容器和自动补偿装置,对配电变压器,用电设备所消耗的无功功率进行补偿,其补偿效果优越于变电站补偿和线路补偿。
(4) 随机补偿:用于补偿电动机自身消耗的无功功率,单台异步电动机容量在7.5kW以上时,应采取随机补偿,电动负荷占的比重较大时,应以随机补偿为主,低压集中补偿为辅。

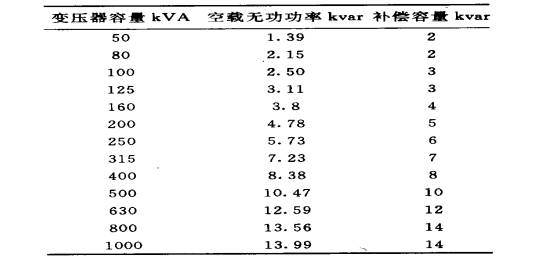

表1 变压器无功补偿容量(S7系列)

2 无功补偿容量
(1) 变电站无功补偿:35kV变电站补偿容量一般按主变容量的10~15%确定。
(2) 线路补偿:10kV配电线路补偿容量应按功率因数,线路长度,所带配变容量,所加的随机随器及集中补偿容量等进行计算后确定补偿位置、补偿容量。
(3) 随变压器补偿容量:315kVA及以下小容量节能变压器,满载运行时补偿容量为变压额定容量的6%~7%,空载运行时为变压器的额定容量的2%~3%。315kVA以上较大容量的变压器,应按变压器额定容量的2%以下进行无功补偿。城镇公用变压及农村综合变压器,应按变压器空载运行所消耗的无功功率确定补偿容量,但必须强调随机补偿。通过计算确定出各种容量变压器所需无功补偿容量(见表1,表中所列为节能变压器补偿容量)。
(4) 随电动机补偿容量。当单台电动机在7.5kW及以上时,都必须采取随机补偿,但随机补偿容量不宜过大,以防出现谐振过电压烧毁电动机。随电动机无功就地补偿容量的确定:一般按其容量的25~50%确定。当电动机负荷较大时,就地补偿容量可取较大值,反之取较小值。
通过计算,确定出电动机补偿容量,(见表2)仅供参考。

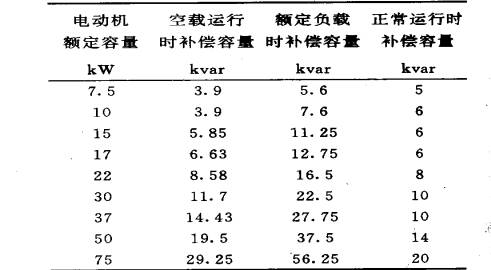

表2 电动机无功补偿容量

(5) 低压集中补偿容量:
集中补偿可以补偿主变或配电变压器的无功损耗,也可以就近供应低压配电线路本身所带用电设备补偿不足部分的无功消耗,同时还可以利用补偿电容器的分组投切,进行调压以改善电压质量。
用户集中补偿容量的大小取决于用户用电负荷大小,用电负荷类型,随机补偿容量的大小,凡配电容量在50kVA及以上用户,根据用电性质,都要安装低压集中补偿装置。
对新上用户,一般按变压器容量的30~40%确定,在随机、随器补偿未装设的情况下,可按50%左右确定。
凡配变容量在100kVA以上用户,集中补偿必须采用自动投切装置。
襄阳源创电气专业生产无功补偿,动态补偿装置,我公司还志立软起动,高低压成套的生产和技术研究,为广大用户提供优质的服务!
